Аппарат ЭКГ BTL-08 L

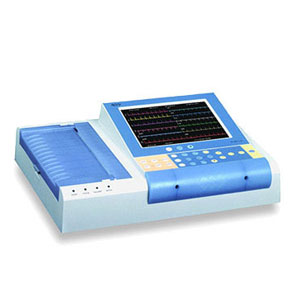

Электрокардиограф BTL-08 L – современный 12-ти канальный ЭКГ аппарат для использования в кардиологических отделениях и специализированных клиниках. Электрокардиографы линии L предлагаются в нескольких конфигурация, что позволяет подобрать модель, которая оптимально подходит для решения клинических задач каждого лечебного учреждения.

Увеличенная продуктивность. Все аппараты оснащаются большим сенсорным экраном, что дает возможность выводить 12 отведений ЭКГ во время проведения процедуры. Каждое отведения отражается в отдельной цветовой гаммой. Занесение паспортных данных и основных параметров осуществляется алфавитно-цифровой клавиатурой, само руководство процессом исследования проводится с помощью сенсорных кнопок. Такая организация рабочего процесса позволяет увеличить поток пациентов при сохранении качества исследования.

Качество и надежность. Качество контакта каждого электрода отображается на экране монитора. Система цифровых фильтров гарантирует качественную регистрацию электрической активности сердца без каких-либо наводок и артефактов. После проведения исследования выдается усредненные значения ЭКГ, анализ и краткая интерпретация полученных данных.

Современные технологии. Аппарат имеет современный интерфейс связи, что позволяет легко подключатся к различным цифровым носителям, персональным компьютерам и общебольничной сети. Пакет программного обеспечения CardioPoint-ECG легко адаптируется к различным оперативным системам. Пользовательский интерфейс имеет простую и понятную структуру. Использование современных цифровых технологий дает возможность полностью приспособить аппарат к рабочим процессам любого отделения.

Снижение текущих расходов. Экономическая эффективность обеспечивается широким модельным рядом аппаратов. Пользователь может выбрать конфигурацию, которая экономически выгодна. Аппарат ЭКГ линии L может распечатывать результаты, как через встроенный, так и внешний принтер. Тип бумаги, который используется для распечатки результатов, можно выбрать при заказе прибора.

  BTL-08 LC Plus BTL-08 LC BTL-08 LT Plus BTL-08 LT
Эк­ран 8.4″ цвет­ной сен­сор­ный экран 5.7″ цвет­ной сен­сор­ный экран
Раз­ме­ры экрана 171 × 128 мм 118 × 89 мм
Раз­ре­ше­ние эк­ра­на 640 × 480 пик­се­лей
Кла­ви­ату­ра ком­би­ни­ро­ван­ная ал­фа­вит­но-циф­ро­вая и функ­цио­наль­ная, сен­сор­ные кноп­ки эк­ра­на
Кон­такт элек­тро­дов инди­ка­ция кон­так­та каж­до­го элек­тро­да
Интер­фейс RS 232, USB, LAN (опция), WiFi (опция)
Раз­ме­ры 407 × 312 × 146 мм 407 × 312 × 125 мм 407 × 312 × 146 мм 407 × 312 × 125 мм
При­мер­ный вес 5.9 кг 5.7 кг 5.9 кг 5.7 кг
Принтер
Ши­ри­на бу­ма­ги 210 мм
Тип бу­ма­ги рулон, фак­со­вая, z-образ­ная A5, z-образ­ная A4 / A4-офисная бумага
Тип печати термо / внеш­ний струй­ный или ла­зер­ный прин­тер
Ско­рость пе­чати бу­ма­ги 5, 10, 25, 50 мм/сек
Обра­бот­ка сиг­на­ла
Ко­ли­чес­тво ка­на­лов 12
Ко­ли­чес­тво от­ве­де­ний 12
Ото­бра­жа­емые от­ве­де­ния 3, 6, 12
Пе­чать от­ве­де­ний 3, 4, 6, 12, 3 × 4 + 1, 3 × 4 + 2, 3 × 4 + 3,&4 × 3 + 1, 6 × 2 + 1, 6 × 2 + 2
Пе­ре­да­ча в авто­ма­ти­чес­ком ре­жи­ме реаль­ное вре­мя / син­хрон­но
Опре­де­ле­ние кар­дио­сти­му­ля­то­ра да (спе­циа­ли­зи­ро­ван­ная ИС)
Чув­стви­тель­ность 2.5, 5, 10, 20 мм/мВ
Со­хра­нен­ные записи (10-сек записи) 250 (ми­ни­мум), 400 (стан­дарт­но)
Длин­ные за­писи ЭКГ 1 от­ве­де­ние / 2 от­ве­де­ния 10/10 мин
Ци­фро­вые филь­тры
Адап­тив­ный се­те­вой фильтр 50–60 Гц
Фильтр мы­шеч­ных арте­фак­тов 35, 25 Гц
Фильтры базовой линии 0.05 (3.2 с), 0.11 (1.5 с), 0.25 (0.6 с), 0.50 (0.3 с), 1.50 (0.1 с), сплайн
Авто­ма­ти­чес­кие фильтры авто­адап­тив­ный
Про­фили поль­зо­ва­те­лей
Коли­чес­тво про­фи­лей в авто­ма­ти­чес­ком и руч­ном режиме не­огра­ни­че­но
Ко­ли­чес­тво про­фи­лей в ре­жи­ме за­пи­си ЭКГ не­огра­ни­че­но
Крат­кий об­зор до­ступ­ных опций
Ди­аг­нос­ти­ка (вклю­чает: усред­не­ние, ана­лиз, тек­стовую интер­пре­та­цию) опция
Под­клю­че­ние к ПК с про­грамм­ным обес­пе­че­ни­ем BTL CardioPoint-ECG опция
Эрго­мет­рия с про­грамм­ным обес­пе­че­ни­ем BTL CardioPoint-Ergo опция
Wi-Fi, LAN соединение с ПК опция
Тех­ни­чес­кие ха­рак­те­рис­тики
Питание 100–230 В, 50–60 Гц
Частот­ный диапазон 0.05–170 Гц
Шум кван­то­ва­ния 3.9 мкВ
Раз­ряд­ность АЦП 13 бит
Час­тота дис­кре­ти­за­ции 2000 Гц
Опре­де­ле­ние кар­дио­сти­му­ля­то­ра 100 мксек / спе­циа­ли­зи­ро­ван­ная ИС с функ­цией об­на­ру­же­ния час­тоты 40000 Гц
Ди­на­ми­чес­кий диа­пазон 15.9 мВ
На­пря­же­ние по­ля­ри­за­ции ± 400 мВ
Макс. диапазон входного на­пря­же­ния ± 5 В
Вход­ное со­про­тив­ле­ние 20 Мом
Ко­эффи­ци­ент ослаб­ле­ния син­фазного сигнала 100 дБ
Ём­кость акку­му­ля­тора авто­ма­ти­ческий режим: до 50 рас­пе­ча­ток,
руч­ной ре­жим: до 35 мин.пе­чати,
ре­жим ожи­да­ния: до 120 минут
Время зарядки при­мер­но 4–6 ча­сов (при пол­ной раз­ряд­ке)
